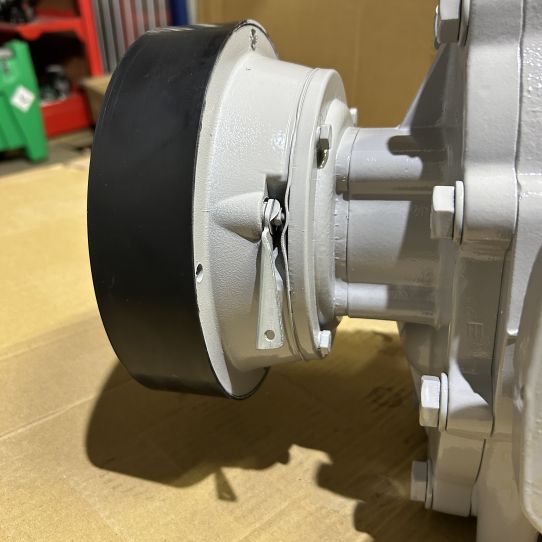

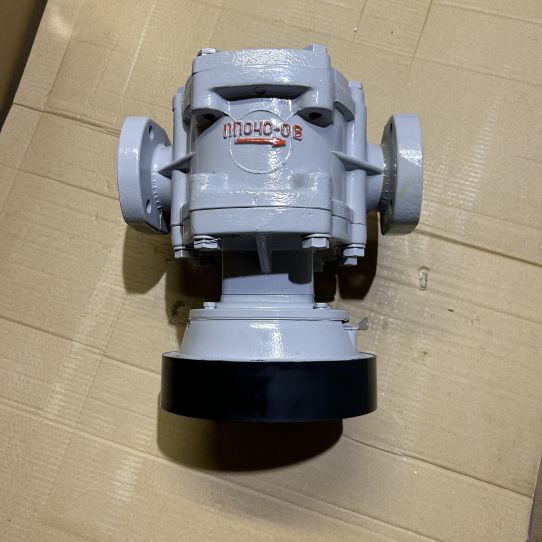

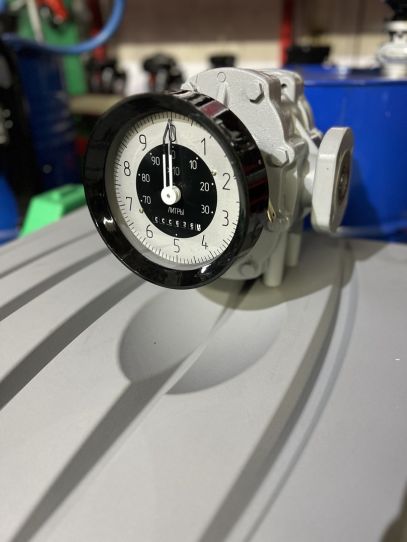

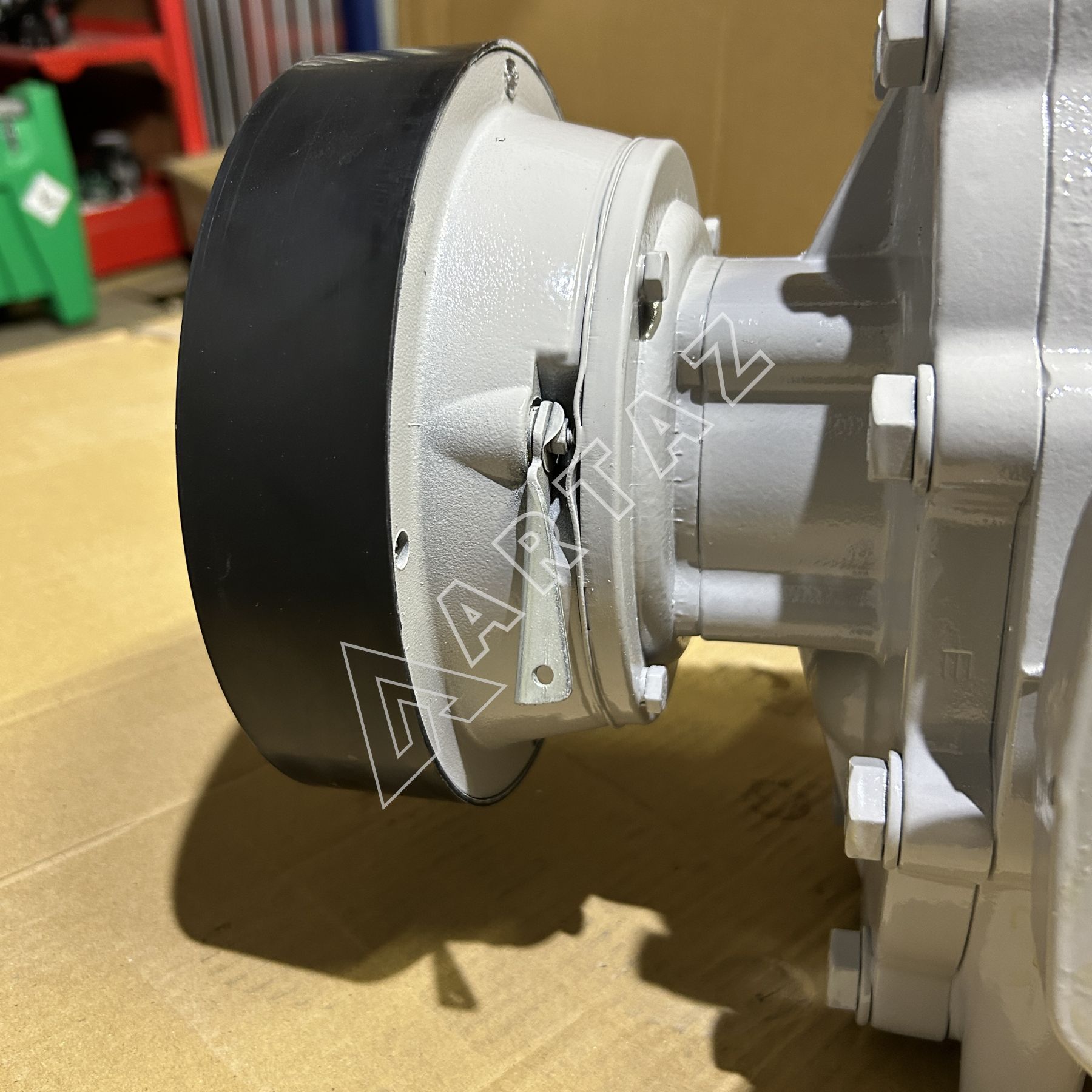

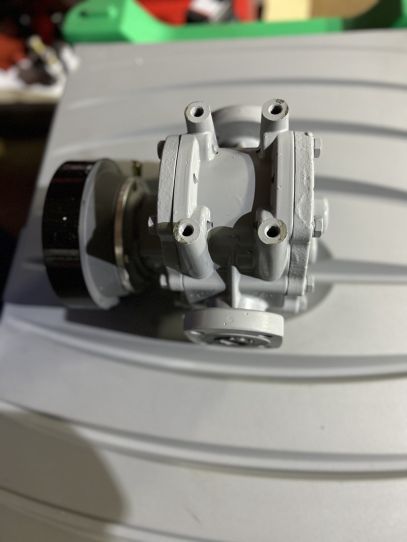

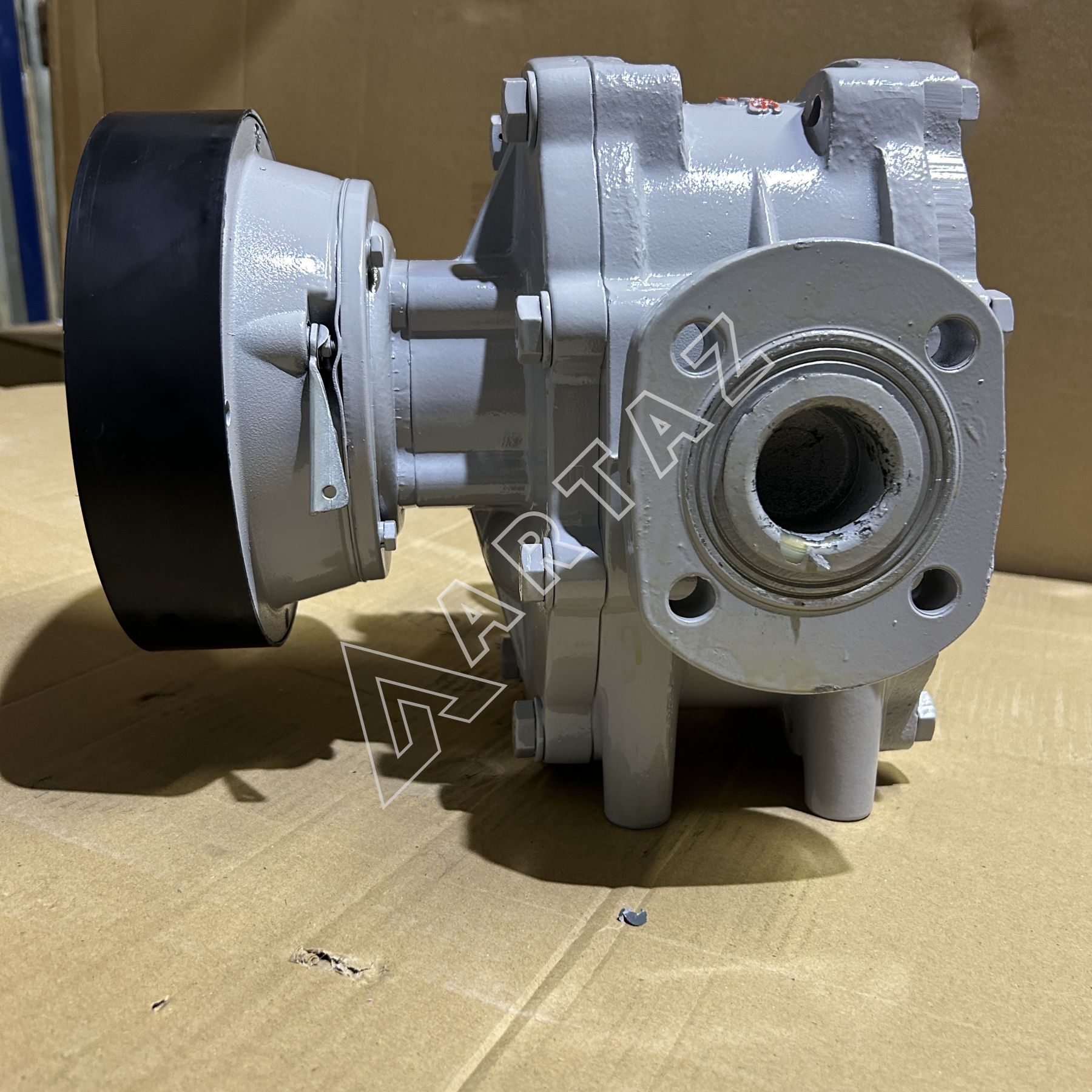

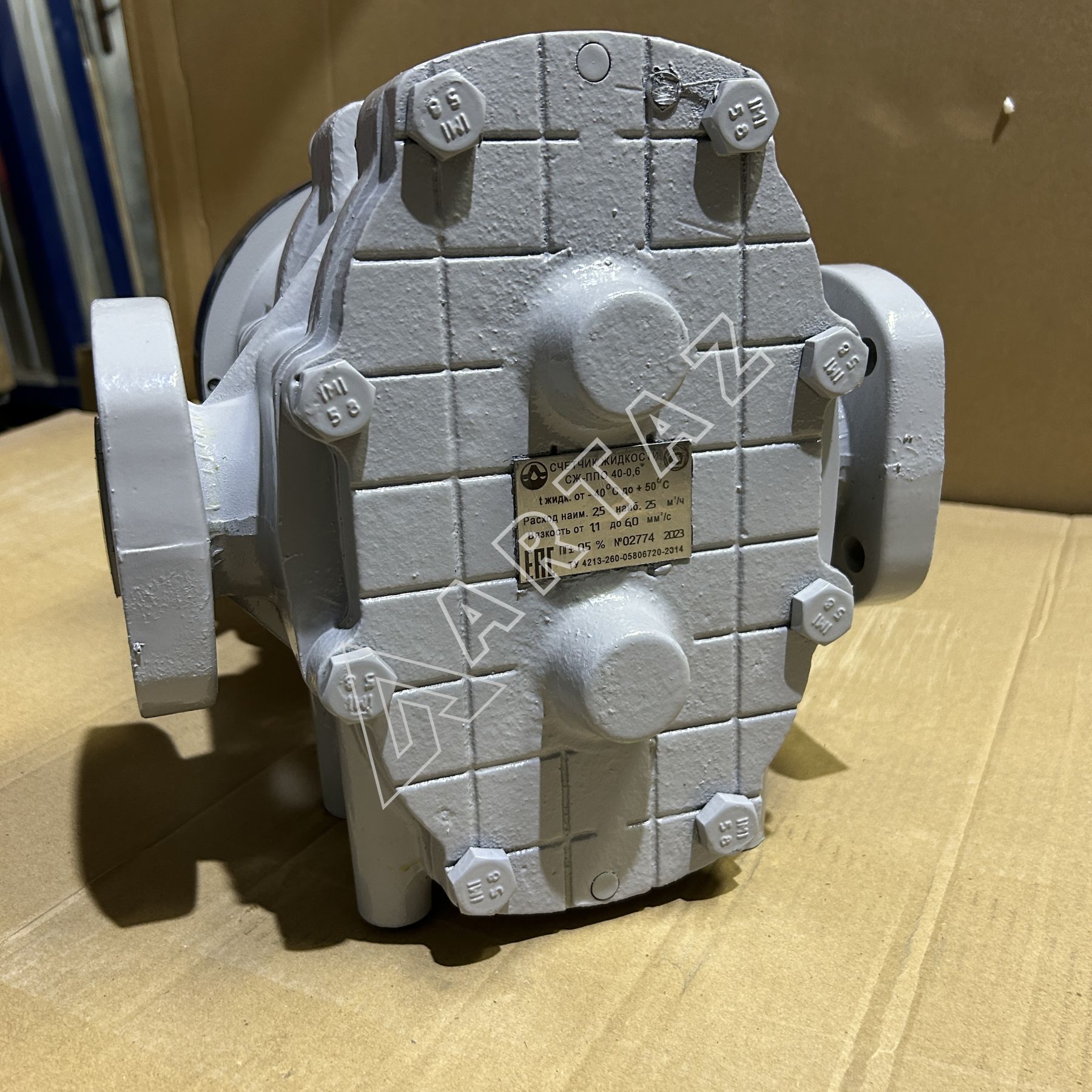

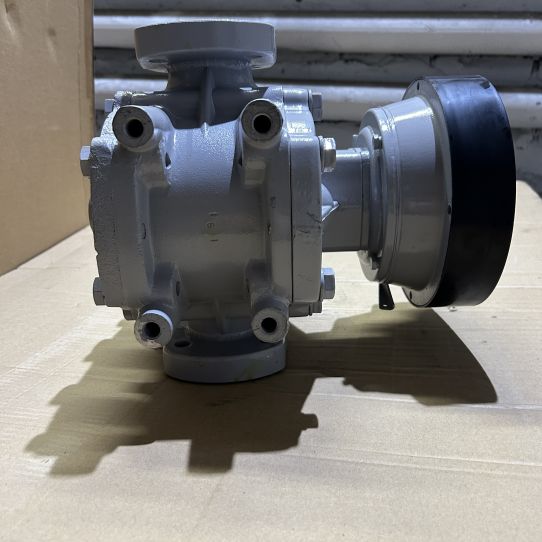

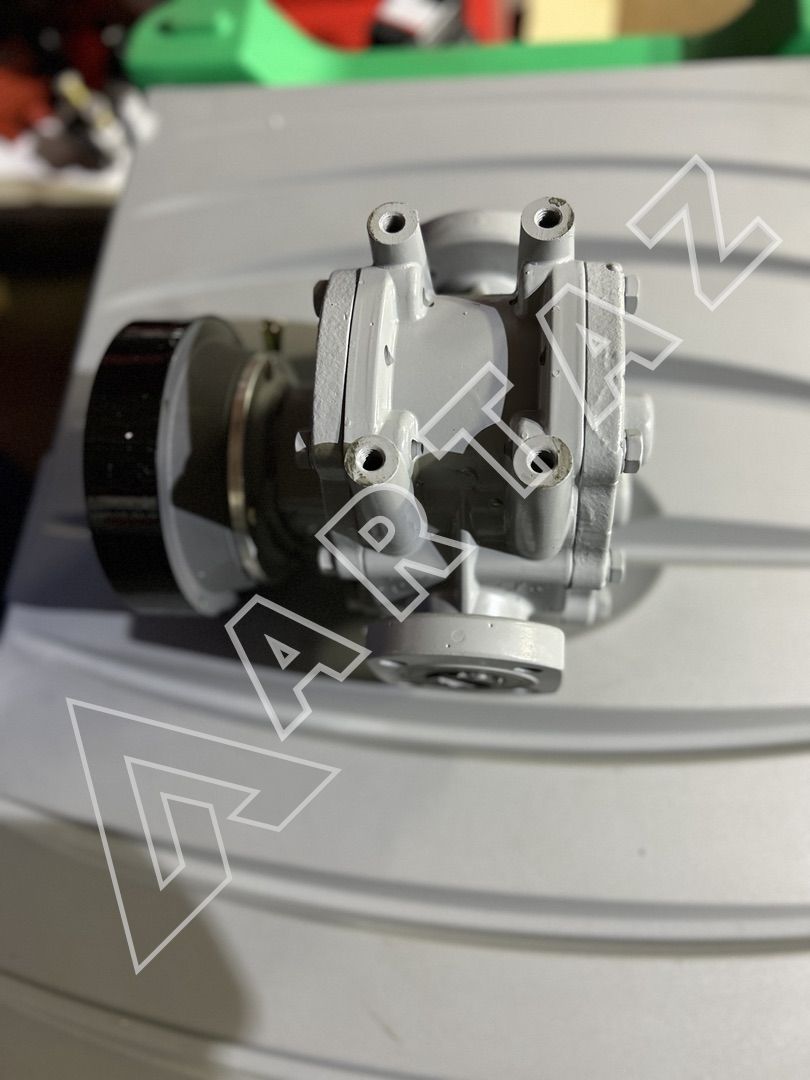

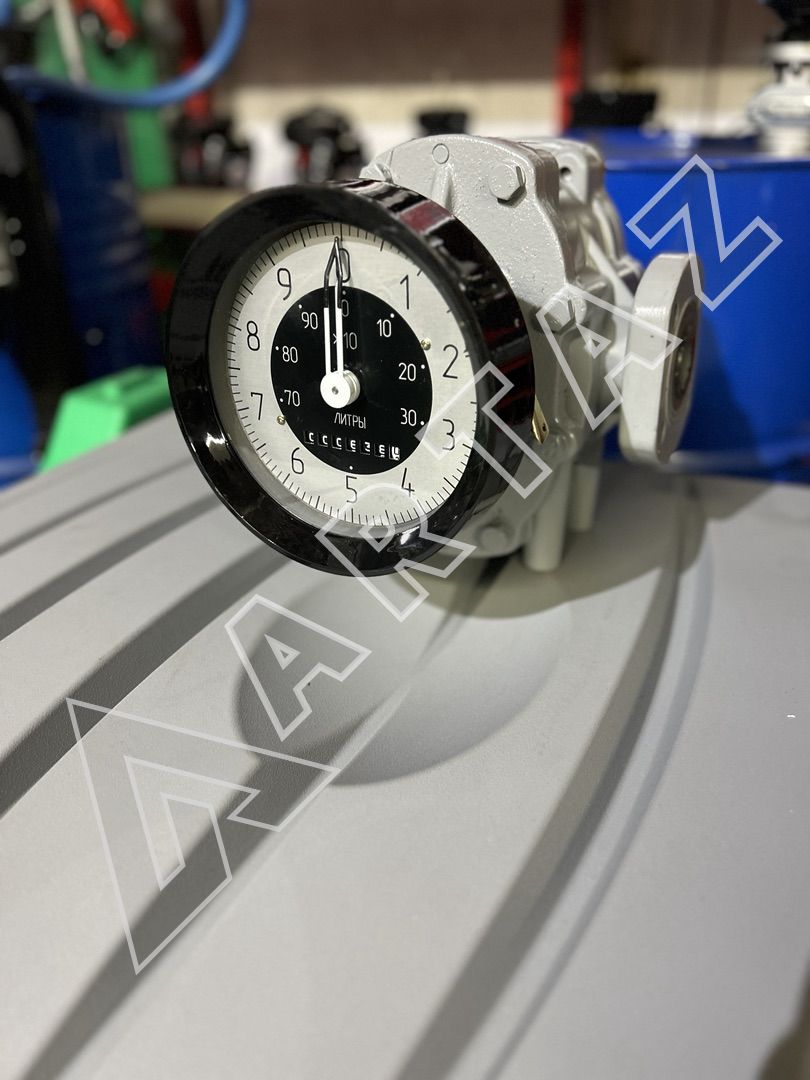

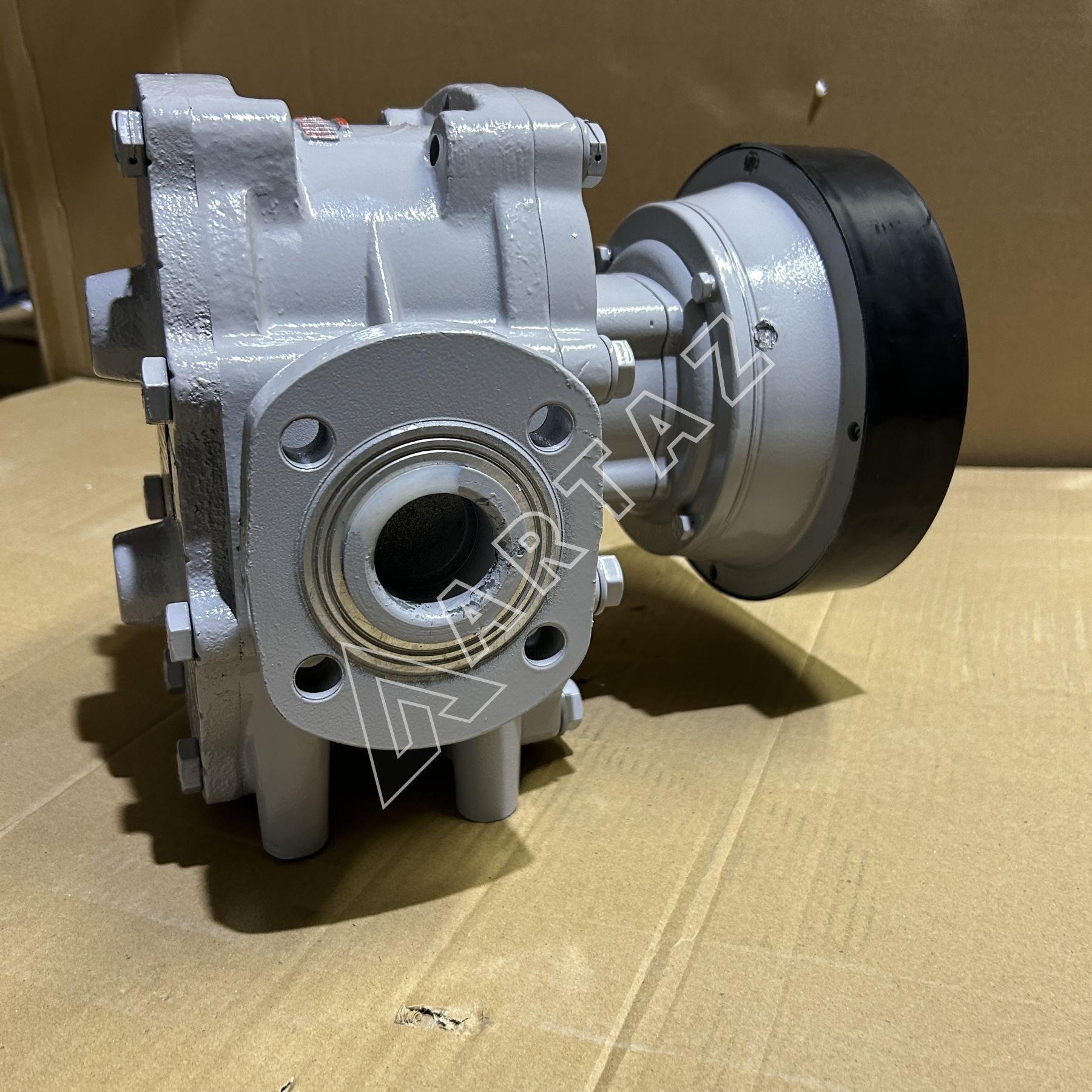

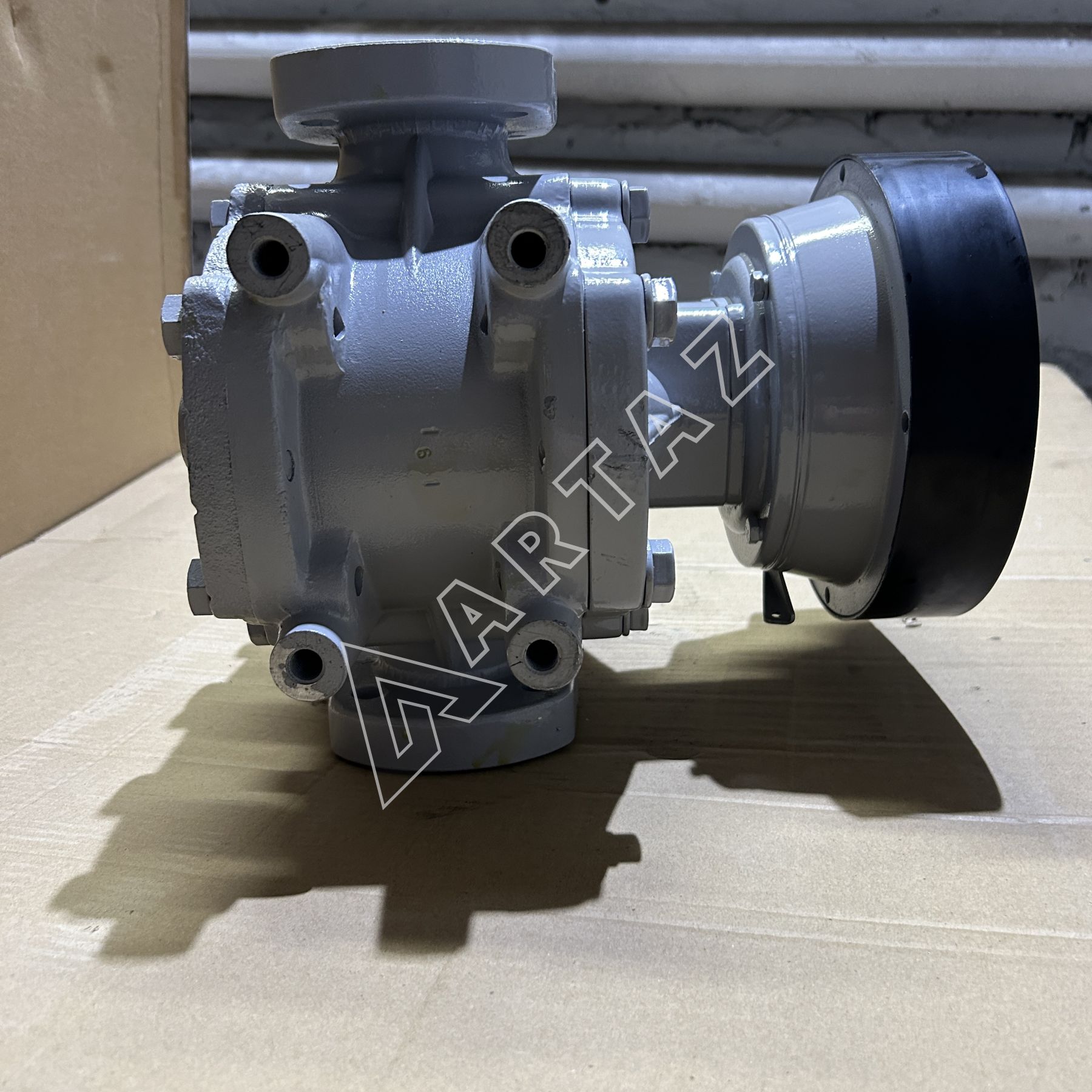

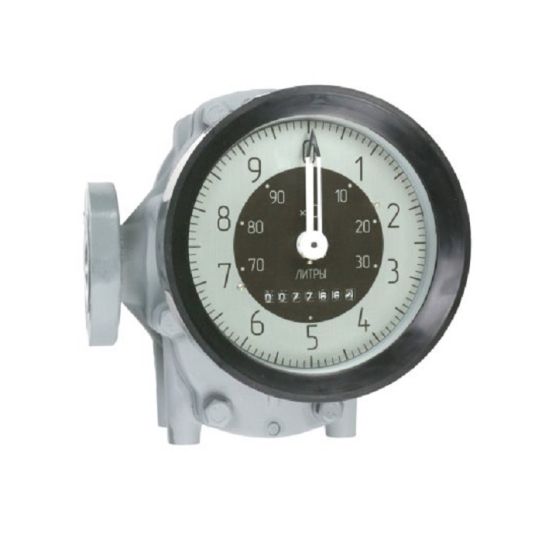

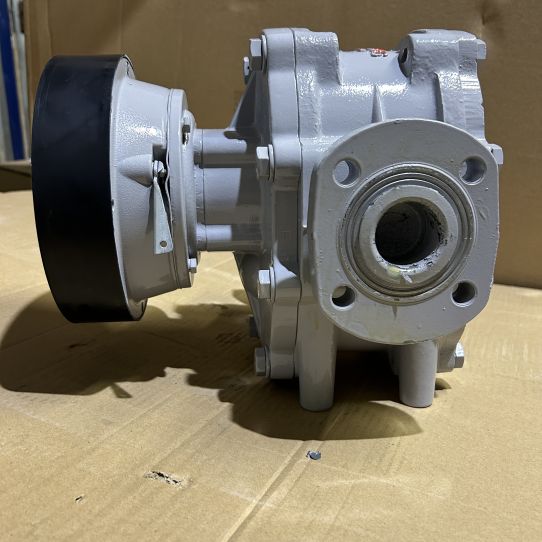

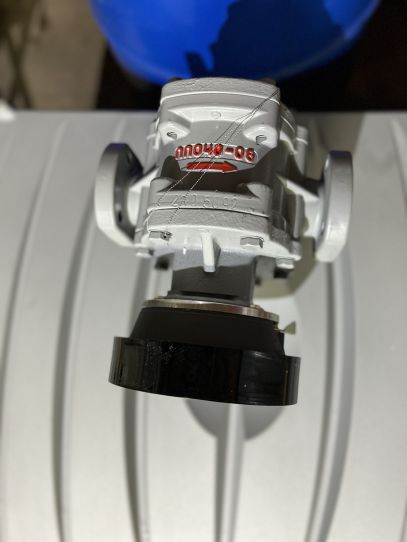

Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый

Артикул: ППО 40 0 6 СУ 60 300 0 5
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Видеообзор
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
Счетчик топлива механический 30-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,5 проверяемый
( 14 )
Промприбор
Оставить отзыв
Предзаказ
Есть в наличии
+7(958)762-88-45
Написать в телеграм Написать в MAX
0 руб
98 200 руб
− +
Быстрая заявка
Самовывоз
  • Санкт-Петербург: самовывоз с 31.10, доставка c 1.11
  • Москва: самовывоз с 31.10, доставка c 1.11
  • Оптовый склад: самовывоз с 31.10, доставка c 1.11
Основные характеристики

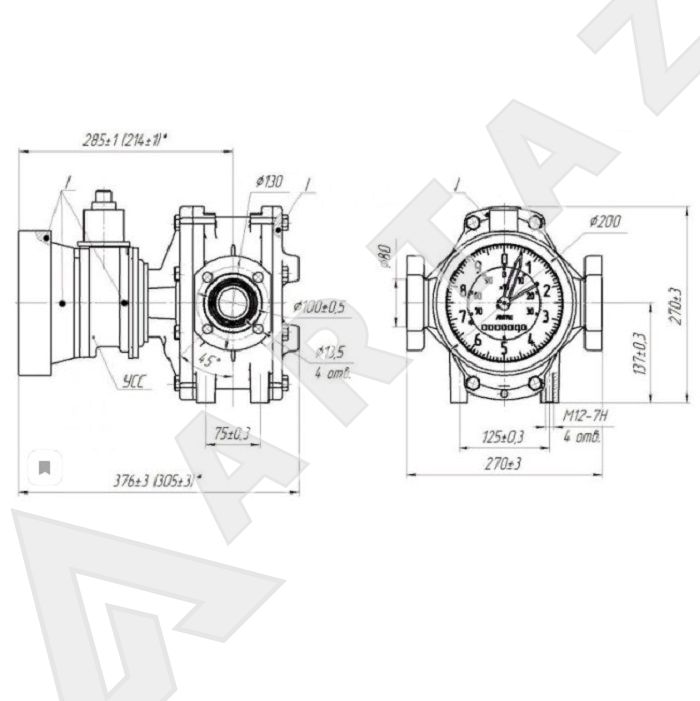

  • Габариты изделия, мм: i
    270x305x270
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    фланцевое (+резьба)
  • Входное-выходное отверстие, дюйм:
    1 1/2
  • Принцип передачи информации:
    аналоговый
  • Давление, Бар:
    6
Все характеристики
Способы доставки
  • Самовывоз (МСК и СПБ)
  • Курьерская доставка СДЭК
  • Экспресс Яндекс.Доставка Такси в МСК и СПб на условиях сервиса
  • ТК "Деловые линии" (отправка 2 раза в неделю, за свой счет довозим до терминала в городе отправления)
  • Транспортные компании (ПЭК, КИТ и др.) от 1500 р.
Способы оплаты
  • Наличными в офисе
  • Безналичный расчет с НДС (для юр.лиц и ИП)
  • Картой на сайте (Мир, Visa)
  • Картой в офисе (терминал)
  • Рассрочка и Кредит (уточняйте)
Описание Характеристики Видеообзоры Документы Отзывы
Описание

Поверяемый механический счетчик ППО-40 0,6-СУ (60-300)-0,5 (ППО-Ду40) измеряет объем неагрессивных нефтепродуктов, в том числе керосина и бензина. Класс точности 0,5%.

  1. ППО - преобразователь первичный с овальными шестернями
  2. 40 - диаметр условного прохода, мм.
  3. 0,6 - максимальное рабочее давление, МПа.

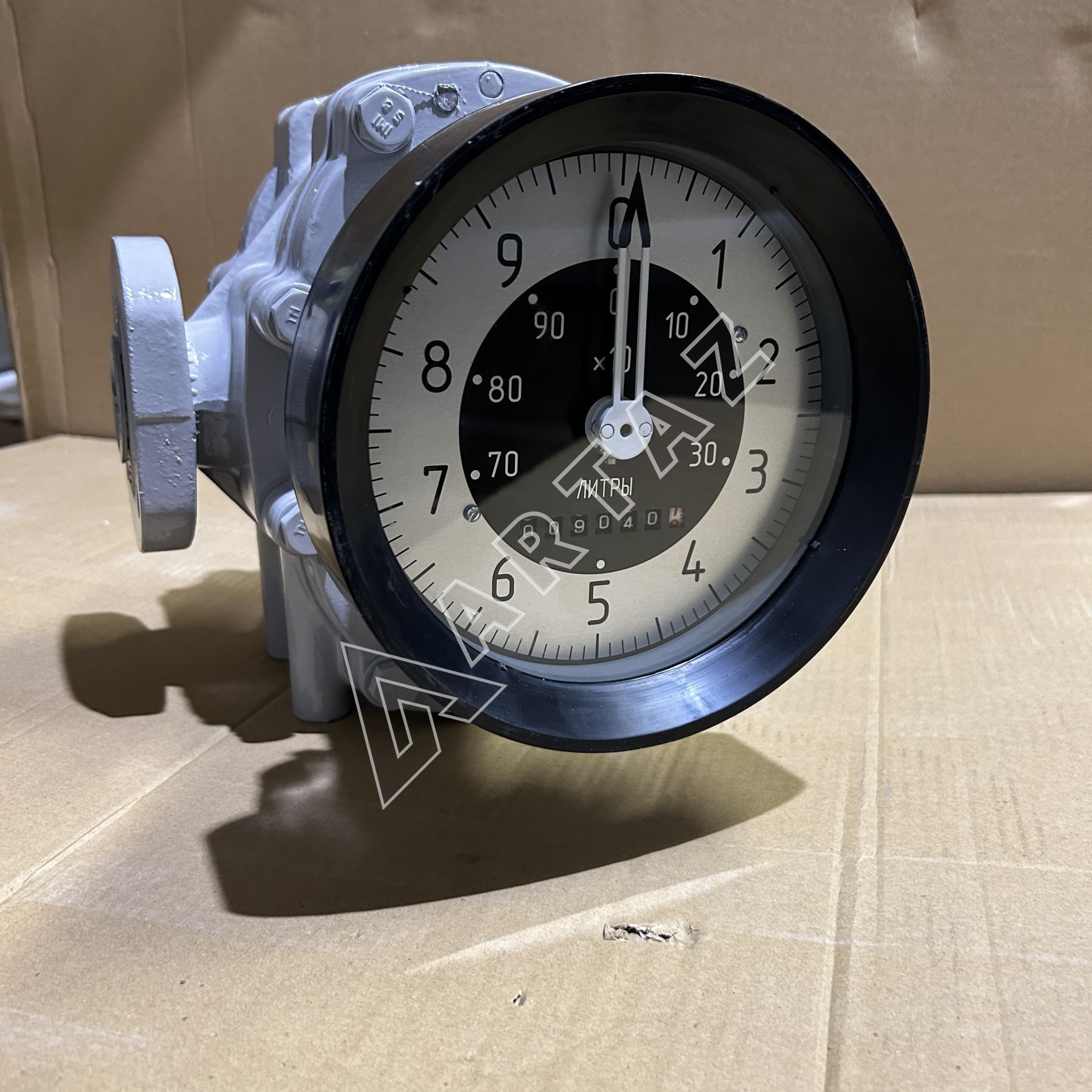

  4. СУ - тип считывающего устройства (стрелочное механическое табло).
  5. 60-300 - рабочий диапазон по вязкости в сСт.
  6. 0,5% - точность измерения в %.
  7. Подача топлива 30-300 литров в минуту.

Характеристики и принцип работы

  • Класс точности 0,15.
  • Работа с вязкими средами до 300 сСт.

Поток вращает две сцепленные овальные шестерни. За оборот они отмеряют объем жидкости, а счетный механизм переводит вращение в единицы объема.

Варианты оснащения ППО-40: механическое устройство СУ, устройство съема сигналов УСС, контроллер КУП с индикацией мгновенного, разового и суммарного расхода, пульт "Весна-ТЭЦ" с RS-232 для связи с ПК. Перед счетчиком обязателен фильтр соответствующего Ду, не далее 3000 мм, не пропускающий частицы более 0,10 мм; предлагается ФЖУ. Рабочее давление 0,6 МПа, температура среды от -40 до +60 C.

Датчики и контроллеры ППО

Датчиком "ЛУЧ" предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик "ЛУЧ-03" предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик "ЛУЧ-04" может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик "ЛУЧ-04" автоматически переходит на работу от встроенной батарейки.

Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.

ВНИМАНИЕ! В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.

 Проточная часть счётчиков изготовлена из материалов:

  • корпус - алюминий АК9М2 ГОСТ 1583-93,
  • овальная шестерня - алюминий АК9М2 ГОСТ 1583-93,
  • уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
  • подшипники бронзографитовые

ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.

Примеры вариантов комплектации

СЖ-ППО-ЛУЧ-03

счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с электронным вторичным прибором "ЛУЧ-03", который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).

СЖ-ППО-ДИ-О-5

счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный выход RS-485). По заказу потребителя, дополнительно может поставляться интерфейсная плата "Advantech PCI-1602 B-A", программное обеспечение ("АРМ оператора налива и слива" для расходомеров) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.

СЖ-ППО-ДИ-О-5-КУП-30

счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-30 (или 31) - предназначенным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищенный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях.

СЖ-ППО-ДИ-О-5-КУП-40

счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-46(40) - предназначенным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт "Весна-ТЭЦ" для управления функцией дозирования.

КУП связывается с ПК через ПДУ "Весна-ТЭЦ" по ИРПС-20мА или RS-232; установка по месту либо на удалении до 1000 м. Тарировочные коэффициенты хранятся в ДИ-О-5 и изменяются программным обеспечением или универсальным конфигуратором.

Тип счетчика

Условный проход, ДУ, мм

Рабочее давление, МПа

Рабочая температура, °С

Класс точности

Масса, кг

СЖ-ППО-25-1,6

25

1,6

от -40 до +50

0,15*; 0,25; 0,5

8

СЖ-ППО-40-0,6

40

0,6

от -40 до +50

0,15*; 0,25; 0,5

20
Видеообзоры
Основные характеристики:
  • Тип счетчика:
    механический
  • Тип счетного механизма:
    шестерни
  • Виды жидкости:
    бензин , дизель
  • Скорость потока, л/м:
    30-300
  • Погрешность измерения, %:
    0.5
Дополнительно:

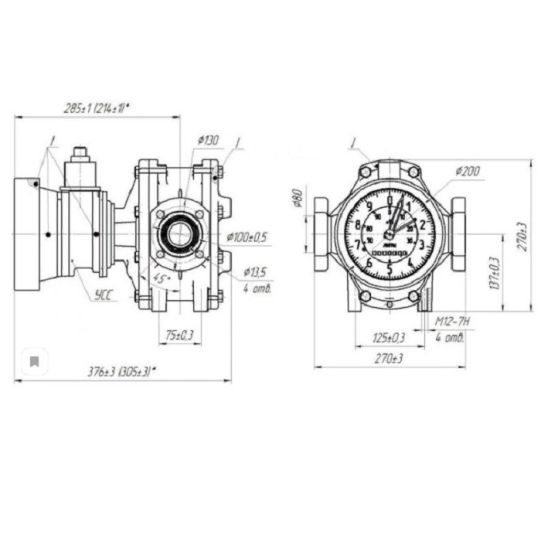

  • Габариты изделия, мм: i
    270x305x270
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    фланцевое (+резьба)
  • Входное-выходное отверстие, дюйм:
    1 1/2
  • Принцип передачи информации:
    аналоговый
  • Давление, Бар:
    6
  • Количество табло:
    1
  • Разрядность обнуляемой шкалы:
    99999
  • Разрядность НЕ обнуляемой шкалы:
    9999999
  • Цена деления, л:
    0.1
  • Деление шкалы, мл:
    100
  • Возможность калибровки:
    да
  • Пломба на калибровочном винте:
    да
  • Класс пылевлагозащиты, IP:
    55
  • Электропитание, в:
    нет
  • Диапазон температур:
    от -40 до +50
  • Материал корпуса:
    алюминий

Информация на сайте носит ознакомительный характер и не является публичной офертой или истинной в последней инстанции. Внешний вид изделий и упаковка (если заявлена) могут отличаться от изображений на сайте (демонстрационный ориентировочный вариант). Производители оставляют за собой право менять характеристики без уведомления, в том числе в инструкциях (паспортах) - обязательно запрашивайте подтверждение значений ключевых характеристик.
В связи со сложностями с валютой, логистикой и импортом, просьба запрашивать подтверждения цены и наличия товара на складах в Москве и Санкт-Петербурге

Характеристики
Основные характеристики:
  • Тип счетчика:
    механический
  • Тип счетного механизма:
    шестерни
  • Виды жидкости:
    бензин , дизель
  • Скорость потока, л/м:
    30-300
  • Погрешность измерения, %:
    0.5
Дополнительно:
  • Габариты изделия, мм: i
    270x305x270
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    фланцевое (+резьба)
  • Входное-выходное отверстие, дюйм:
    1 1/2
  • Принцип передачи информации:
    аналоговый
  • Давление, Бар:
    6
  • Количество табло:
    1
  • Разрядность обнуляемой шкалы:
    99999
  • Разрядность НЕ обнуляемой шкалы:
    9999999
  • Цена деления, л:
    0.1
  • Деление шкалы, мл:
    100
  • Возможность калибровки:
    да
  • Пломба на калибровочном винте:
    да
  • Класс пылевлагозащиты, IP:
    55
  • Электропитание, в:
    нет
  • Диапазон температур:
    от -40 до +50
  • Материал корпуса:
    алюминий
ppoluch034006su60300025.pdf
Документация
ppoluch034006su60300025.pdf
Отзывы
