Счетчик топлива механический 16,6-120 л.м. 16 бар ППО-ЛУЧ-03-25 1,6-СУ (1,1-6,0)-0,25 проверяемый
- Самовывоз (МСК и СПБ)
- Курьерская доставка СДЭК
- Экспресс Яндекс.Доставка Такси в МСК и СПб на условиях сервиса
- ТК "Деловые линии" (отправка 2 раза в неделю, за свой счет довозим до терминала в городе отправления)
- Транспортные компании (ПЭК, КИТ и др.) от 500 р.
- Наличными в офисе
- Безналичный расчет с НДС (для юр.лиц и ИП)
- Картой на сайте (Мир, Visa)
- Картой в офисе (терминал)
- Рассрочка и Кредит (уточняйте)
Счетчик топлива механический 16,6-120 л.м. 16 бар ППО-ЛУЧ-03-25 1,6-СУ (1,1-6,0)-0,25 поверяемый для масел и нефтепродуктов вязкостью 60-300 сСт
- ЛУЧ-03 - электронный датчик на батарейке
- ППО - преобразователь первичный с овальными шестернями
- 25 - диаметр условного прохода, мм.
- 1,6 - максимальное рабочее давление, МПа.
- СУ - тип считывающего устройства (цифровое табло).
- 1,1-6,0 - рабочий диапазон по вязкости в сСт.
- 0,25% - точность измерения в %.
- Подача топлива 16,6-120 литров в минуту.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Основные преимущества электронного вторичного прибора с автономным питанием ЛУЧ по сравнению с механическим счетным устройством СУ:
- более точная тарировка во всем диапазоне расходе;
- возможность тарировки с клавиатуры без использования комплекта сменных блоков, поставляемых по отдельному заказу;
- пароль от несанкционированного доступа.

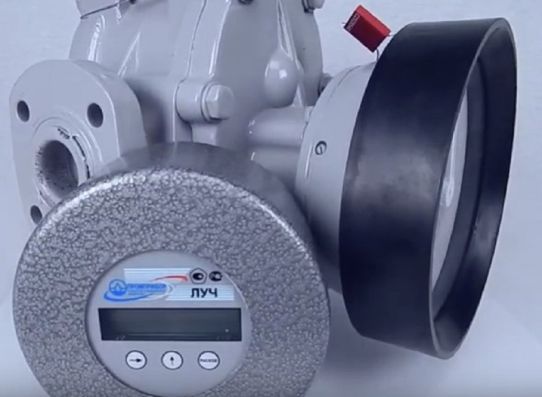

Счетчик топлива ППО-ЛУЧ-03-25 1,6-СУ (1,1-6,0)-0,25 комплектуется датчиком «ЛУЧ», который предназначен для преобразования частоты вращения диска в единицы объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, где ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА. в режиме основного меню (все операции измерения продолжают выполняться). Датчик монтируется непосредственно на первичном преобразователе и является неотъемлемой частью счетчика жидкости. Средний срок службы датчика при работе от встроенного источника питания — 2,5 года (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится), после чего требуется замена литиевой батарейки. Микропроцессор прибора «ЛУЧ-01» вычисляет мгновенный расход жидкости по частоте поступления импульсов от преобразователя расходов, а также осуществляет «разовый» замер, при этом продолжая накапливать суммарный расход. В памяти микропроцессора сохраняются и настроечные коэффициенты.
Варианты комплектации счетчиков (примеры):
|
СЖ-ППО-ДИ-О-5 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный выход RS-485). По заказу потребителя, дополнительно может поставляться интерфейсная плата "Advantech PCI-1602 B-A",программное обеспечение ("АРМ оператора налива и слива" для расходомеров) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя. |
|
СЖ-ППО-ДИ-О-5-КУП-30 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-30 (или 31) - предназначеным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищеный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях. |
|
СЖ-ППО-ДИ-О-5-КУП-40 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-46(40) - предназначеным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функией дозирования. |
При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения или универсального конфигуратора оборудования.
Технические характеристики
|
Тип счетчика |
Условный проход, ДУ, мм |
Рабочее давление, МПа |
Рабочая температура, °С |
Класс точности |
Масса, кг |
|
СЖ-ППО-25-1,6 |
25 |
1,6 |
от -40 до +50 |
0,15*; 0,25; 0,5 |
8 |
|
СЖ-ППО-40-0,6 |
40 |
0,6 |
от -40 до +50 |
0,15*; 0,25; 0,5 |
20 |
-
Тип счетчика:механический
-
Тип счетного механизма:шестерни
-
Скорость потока, л/м:20-120
-
Погрешность измерения, %:0.25
-
Наличие на складах:Под заказ
-
Страна производства:Россия
-
Габариты изделия, мм: i190x256x136
-
Вес изделия (нетто), кг: i8.50
-
Гарантия, мес: i12
-
Сфера применения:Коммерческое
-
Тип соединения:резьбовое
-
Входное-выходное отверстие, дюйм:1
-
Принцип передачи информации:цифровой
-
Давление, Бар:16
-
Количество табло:1
-
Разрядность обнуляемой шкалы:99999
-
Разрядность НЕ обнуляемой шкалы:9999999
-
Цена деления, л:0.1
-
Деление шкалы, мл:100
-
Возможность калибровки:да
-
Пломба на калибровочном винте:да
-
Класс пылевлагозащиты, IP:55
-
Электропитание, в:3.6
-
Диапазон температур:от -40 до +50
-
Материал корпуса:алюминий
