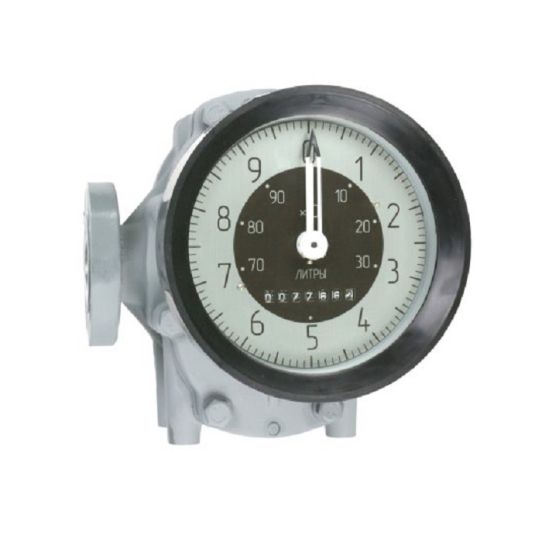

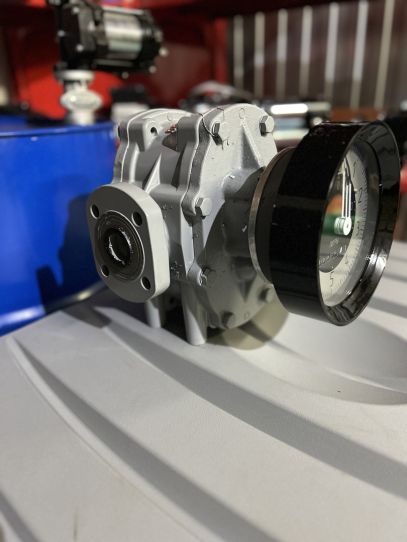

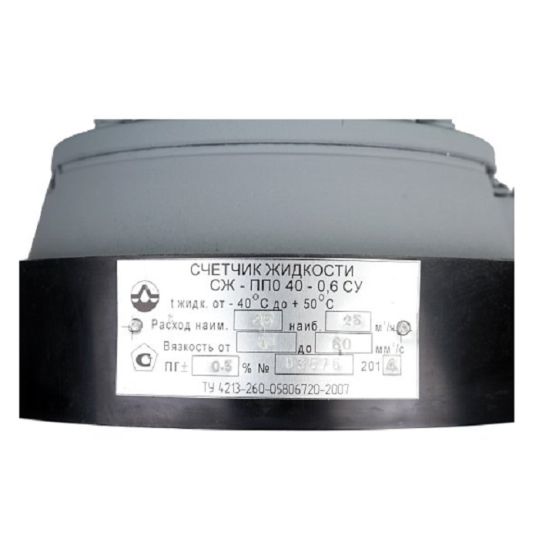

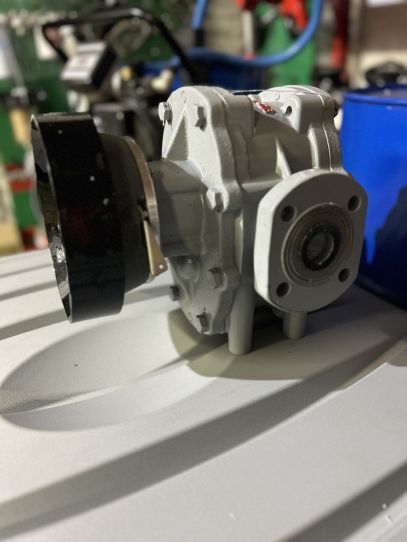

Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый

Артикул: ППО 40 0 6 СУ 60 300 0 25
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Видеообзор
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Промприбор
Оставить отзыв
Предзаказ
Есть в наличии
+7(958)762-88-45
0 руб
64 379 руб
Быстрая заявка
Самовывоз:
  • Санкт-Петербург: уточняйте
  • Москва: уточняйте
  • Оптовый склад: уточняйте
Основные характеристики
  • Страна производства:
    Россия
  • Габариты изделия, мм: i
    270x305x270
  • Вес изделия (нетто), кг: i
    20.00
  • Гарантия, мес: i
    12
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    резьбовое
Все характеристики
Способы доставки
  • Самовывоз (МСК и СПБ)
  • Курьерская доставка СДЭК
  • Экспресс Яндекс.Доставка Такси в МСК и СПб на условиях сервиса
  • ТК "Деловые линии" (отправка 2 раза в неделю, за свой счет довозим до терминала в городе отправления)
  • Транспортные компании (ПЭК, КИТ и др.) от 500 р.
Способы оплаты
  • Наличными в офисе
  • Безналичный расчет с НДС (для юр.лиц и ИП)
  • Картой на сайте (Мир, Visa)
  • Картой в офисе (терминал)
  • Рассрочка и Кредит (уточняйте)
Описание Характеристики Видеообзоры Документы Отзывы
Описание

Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 поверяемый для масел и нефтепродуктов вязкостью 60-300 сСт

  1. ППО - преобразователь первичный с овальными шестернями
  2. 40 - диаметр условного прохода, мм.
  3. 0,6 - максимальное рабочее давление, МПа.

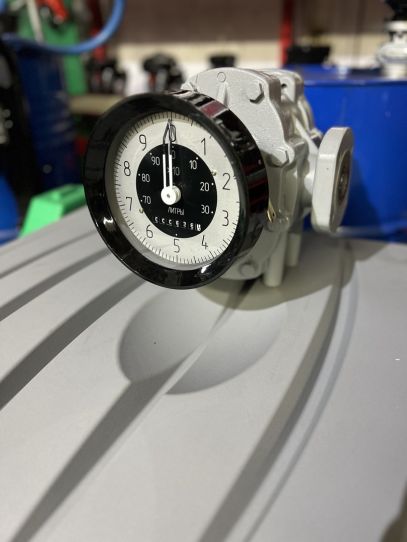

  4. СУ - тип считывающего устройства (стрелочное механическое табло).
  5. 60-300 - рабочий диапазон по вязкости в сСт.
  6. 0,25% - точность измерения в %.
  7. Подача топлива 60-300 литров в минуту.

Преимущества

  • Счетчик подходит для коммерческого использования и имеет все необходимые сертификаты.
  • Может считать, как дизельное топливо, так и бензин.
  • Гарантийный срок 12 месяцев.



Область применения счетчика ППО-40 - коммерческий и внутрихозяйственный учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации.

Принцип действия счетчика ППО-40 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости. Вращение с одной овальной шестерни, посредством магнитной муфты, передается на счетное устройство (СУ) или другие устройства съема сигнала.



Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.) Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-40 изготовлены в соответствии с ТУ 4213-260-05806720-2007.



Счетчики жидкости ППО комплектуются:



Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.



Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости.

ВНИМАНИЕ! В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.

 Проточная часть счётчиков изготовлена из материалов:

  • корпус - алюминий АК9М2 ГОСТ 1583-93,
  • овальная шестерня - алюминий АК9М2 ГОСТ 1583-93,
  • уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
  • подшипники бронзографитовые

ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.



Варианты комплектации счетчиков (примеры):

СЖ-ППО-ЛУЧ-03



счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с электронным вторичным прибором "ЛУЧ-03", который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).

СЖ-ППО-ДИ-О-5



счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный выход RS-485). По заказу потребителя, дополнительно может поставляться интерфейсная плата "Advantech PCI-1602 B-A", программное обеспечение ("АРМ оператора налива и слива" для расходомеров) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.

СЖ-ППО-ДИ-О-5-КУП-30



счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-30 (или 31) - предназначенным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищенный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях.

СЖ-ППО-ДИ-О-5-КУП-40



счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-46(40) - предназначенным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функцией дозирования.

При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения  или  универсального конфигуратора оборудования.

Тип счетчика

Условный проход, ДУ, мм

Рабочее давление, МПа

Рабочая температура, °С

Класс точности

Масса, кг

СЖ-ППО-25-1,6

25

1,6

от -40 до +50

0,15*; 0,25; 0,5

8

СЖ-ППО-40-0,6

40

0,6

от -40 до +50

0,15*; 0,25; 0,5

20
Видеообзоры
Видеообзор товара Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Видеообзор товара Счетчик топлива механический 60-300 л.м. 6 бар ППО-40 0,6-СУ (60-300)-0,25 проверяемый
Основные характеристики:
  • Тип счетчика:
    механический
  • Тип счетного механизма:
    шестерни
  • Виды жидкости:
    бензин , дизель
  • Скорость потока, л/м:
    60-300
  • Погрешность измерения, %:
    0.25
  • Наличие на складах:
    Под заказ
Дополнительно:
  • Страна производства:
    Россия
  • Габариты изделия, мм: i
    270x305x270
  • Вес изделия (нетто), кг: i
    20.00
  • Гарантия, мес: i
    12
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    резьбовое
  • Входное-выходное отверстие, дюйм:
    1 1/2
  • Принцип передачи информации:
    аналоговый
  • Давление, Бар:
    6
  • Количество табло:
    1
  • Разрядность обнуляемой шкалы:
    99999
  • Разрядность НЕ обнуляемой шкалы:
    9999999
  • Цена деления, л:
    0.1
  • Деление шкалы, мл:
    100
  • Возможность калибровки:
    да
  • Пломба на калибровочном винте:
    да
  • Класс пылевлагозащиты, IP:
    55
  • Электропитание, в:
    нет
  • Диапазон температур:
    от -40 до +50
  • Материал корпуса:
    алюминий

Информация на сайте носит ознакомительный характер и не является публичной офертой или истинной в последней инстанции. Внешний вид изделий и упаковка (если заявлена) могут отличаться от изображений на сайте (демонстрационный ориентировочный вариант). Производители оставляют за собой право менять характеристики без уведомления, в том числе в инструкциях (паспортах) - обязательно запрашивайте подтверждение значений ключевых характеристик.
В связи со сложностями с валютой, логистикой и импортом, просьба запрашивать подтверждения цены и наличия товара на складах в Москве и Санкт-Петербурге

Характеристики
Основные характеристики:
  • Тип счетчика:
    механический
  • Тип счетного механизма:
    шестерни
  • Виды жидкости:
    бензин , дизель
  • Скорость потока, л/м:
    60-300
  • Погрешность измерения, %:
    0.25
  • Наличие на складах:
    Под заказ
Дополнительно:
  • Страна производства:
    Россия
  • Габариты изделия, мм: i
    270x305x270
  • Вес изделия (нетто), кг: i
    20.00
  • Гарантия, мес: i
    12
  • Сфера применения:
    Коммерческое
  • Тип соединения:
    резьбовое
  • Входное-выходное отверстие, дюйм:
    1 1/2
  • Принцип передачи информации:
    аналоговый
  • Давление, Бар:
    6
  • Количество табло:
    1
  • Разрядность обнуляемой шкалы:
    99999
  • Разрядность НЕ обнуляемой шкалы:
    9999999
  • Цена деления, л:
    0.1
  • Деление шкалы, мл:
    100
  • Возможность калибровки:
    да
  • Пломба на калибровочном винте:
    да
  • Класс пылевлагозащиты, IP:
    55
  • Электропитание, в:
    нет
  • Диапазон температур:
    от -40 до +50
  • Материал корпуса:
    алюминий
