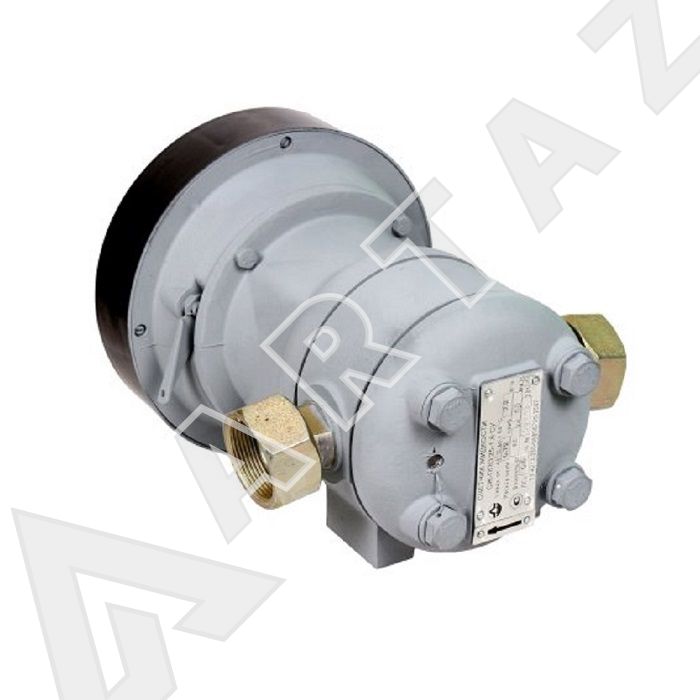

Счетчик топлива механический 12-100 л.м. 16 бар ППО-25 1,6-СУ (6,0-60)-0,25 поверяемый
- ППО - преобразователь первичный с овальными шестернями
- 25 - диаметр условного прохода, мм.
- 1,6 - максимальное рабочее давление, МПа.
- СУ - тип считывающего устройства (стрелочное механическое табло).
- (6,0-60) - рабочий диапазон по вязкости в сСт.
- 0,25% - точность измерения в %.
- Поток топлива 12-100 литров в минуту (для насосов).
- улучшенные метрологические характеристики (класс точности 0,15);
- использование счетчик на вязких средах (до 300 сСт);
- наличие комплектации с механическим счетным устройством (без электроники);
Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества нефтепродуктов. Комплектуются механическим отсчетным устройством (СУ). Присоединение счётчика ППО-25 - накидная гайка с внутренней резьбой М42х2.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Очень распространены эти счетчики на бензовозах и заправочных станциях отечественного производства.
Массивный прочный корпус и морозостойкость хорошо подходят для тяжелых условий эксплуатации и холодного климата.
Счетчики жидкости ППО комплектуются:
|
|
Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки. |
|
|
Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости. |
ВНИМАНИЕ! В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
Проточная часть счётчиков изготовлена из материалов:
- корпус - алюминий АК9М2 ГОСТ 1583-93,
- овальная шестерня - алюминий АК9М2 ГОСТ 1583-93,
- уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
- подшипники бронзографитовые
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.
Варианты комплектации счетчиков (примеры):
|
СЖ-ППО-ЛУЧ-03 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с электронным вторичным прибором "ЛУЧ-03", который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6). |
|
СЖ-ППО-ДИ-О-5 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный выход RS-485). По заказу потребителя, дополнительно может поставляться интерфейсная плата "Advantech PCI-1602 B-A", программное обеспечение ("АРМ оператора налива и слива" для расходомеров) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя. |
|
СЖ-ППО-ДИ-О-5-КУП-30 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом, в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-30 (или 31) - предназначенным для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). Дополнительно, потребитель может приобрести пост взрывозащищенный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях. |
|
СЖ-ППО-ДИ-О-5-КУП-40 |
|
счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы), с контроллером КУП-46(40) - предназначенным для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В. Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функцией дозирования. |
При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения или универсального конфигуратора оборудования.
|
Тип счетчика |
Условный проход, ДУ, мм |
Рабочее давление, МПа |
Рабочая температура, °С |
Класс точности |
Масса, кг |
|
СЖ-ППО-25-1,6 |
25 |
1,6 |
от -40 до +50 |
0,15*; 0,25; 0,5 |
8 |
|
СЖ-ППО-40-0,6 |
40 |
0,6 |
от -40 до +50 |
0,15*; 0,25; 0,5 |
20 |
-
Тип счетного механизма:шестерни
-
Скорость потока, л/м:10-100
-
Погрешность измерения, %:0.25
-
Наличие на складах:Москва , Санкт-Петербург
-
Гарантия, мес: i12
-
Тип соединения:резьбовое
-
Входное-выходное отверстие, дюйм:3/4
-
Принцип передачи информации:аналоговый
-
Давление, Бар:16
-
Количество табло:1
-
Разрядность обнуляемой шкалы:99999
-
Разрядность НЕ обнуляемой шкалы:9999999
-
Цена деления, л:1
-
Деление шкалы, мл:100
-
Возможность калибровки:да
-
Пломба на калибровочном винте:да
-
Класс пылевлагозащиты, IP:55
-
Электропитание, в:нет
-
Диапазон температур:от -40 до +50
