Контроллеры универсально-программируемые КУП 1-43 для счетчиков ППО ППТ

Контроллеры универсально-программируемые КУП для счетчиков ППО ППТ

Контроллер КУП - интерфейсное отсчетное устройство, предназначено для управления топливораздаточными и газонаполнительными колонками. На индикаторах контроллера отображаются значения суммарного и разового количества дозы, цены, номера поста, состоянии, в котором находится ТРК.

Все ТРК "Ливенка" управляются с помощью контроллеров КУП, через последовательный интерфейс ("токовая петля") по протоколу обмена "Ливны".

Конструкция и элементная база контроллеров КУП обеспечивают надежную работу и высокую степень помехозащищенности.

Контроллер конструктивно состоит из металлического герметичного корпуса, внутри которого размещаются две платы индикации и плата управления, изготовленные по технологии поверхностного монтажа.

Корпус контроллера состоит из двух остекленных частей, позволяющих отображать информацию о процессе отпуска одновременно с двух сторон ТРК. Использование стекол с антибликовым покрытием обеспечивает хорошую читаемость отображаемой информации при прямом солнечном освещениия. Степень защиты корпуса контроллеров от влаги и пыли IP67 по ГОСТ 14254-96. При выпуске из производства каждый контроллер проходит испытания на герметичность путем полного погружения в воду в рабочем состоянии.

В модификациях контролеров КУП, применяемых в составе ТРК со всасывающей гидравликой, реализована дополнительная защита электродвигателей от пропадания и перекоса фаз питающего напряжения.

Применено раздельное питание электросхемы платы управления и индикации от источника бесперебойного питания. Питание силовой части контроллера (ключей управления обмотками электродвигателя и катушек клапанов) осуществляется от трехфазной сети 380 В. Для ТРК с вынесенными электронасосами и числом постов более 2-х силовая часть контроллера (ключей управления катушками пускателей) запитывается напряжением 220 В от одной фазы.

Контроллеры выполнены во взрывобезопасном исполнении, имеют маркировку взрывозащиты 2ExeIIT3X по ГОСТ Р51330.0-99 и могут эксплуатироваться во взрывоопасной зоне класса "2" по ГОСТ Р51330.9-99.

Контроллеры КУП, в зависимости от типа ТРК, подразделяются на две группы:

• Контроллеры семейства КУП-1 (КУП-1, КУП-2, КУП-5, КУП-6, КУП-7, КУП-9) для ТРК с всасывающей и напорной гидравликой и количеством постов 1-2.
• Контроллеры семейства КУП-10 (КУП-10-КУП-19) для ТРК с напорной гидравликой и всасывающей гидравликой с количеством постов от 2 до 8).

В зависимости от модификации, контроллер КУП может обслуживать от 1-го до 8-ми постов налива ТРК. Каждому посту на АЗС присваивается свой номер (от 1 до 32) и значение тарировочного коэффициента счетчика жидкости.

Основные характеристики:

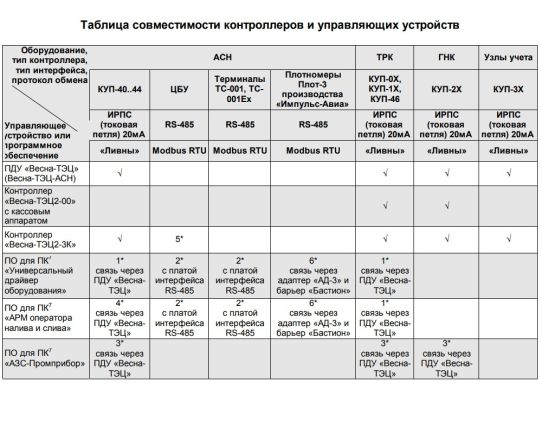

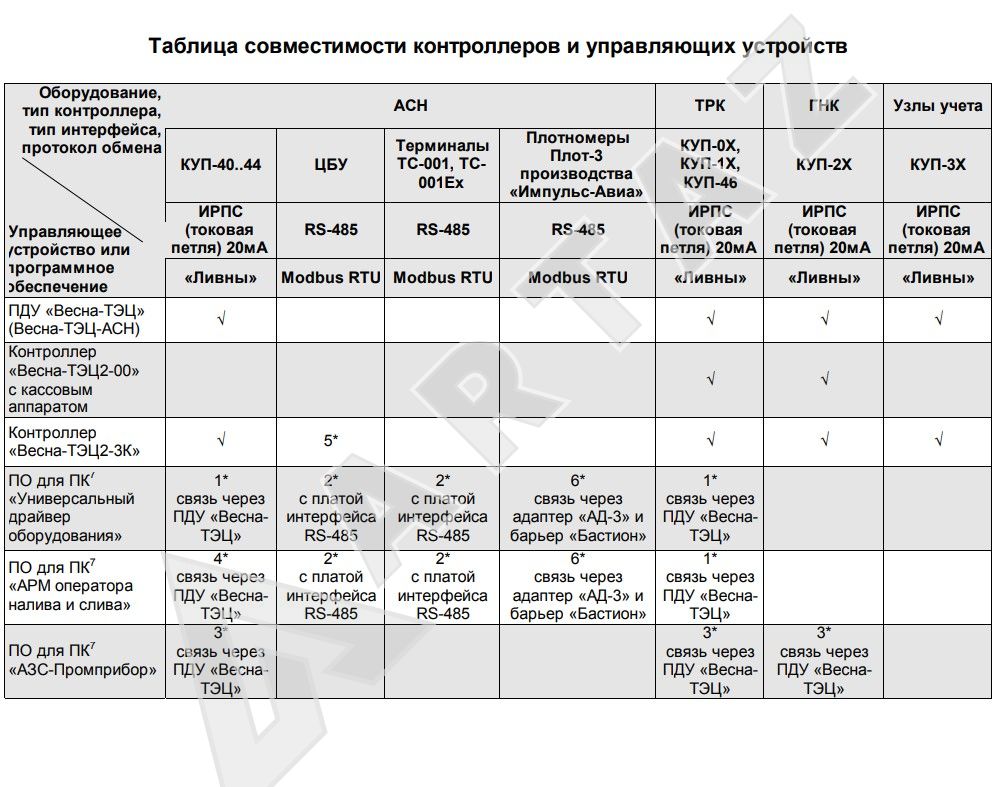

Средства управления:

• пульт дистанционного управления "Весна-ТЭЦ";
• ККМ через контроллер "Весна-ТЭЦ2-3К", "Весна-ТЭЦ2-00";
• Программное обеспечение через ПДУ "Весна-ТЭЦ", контроллер "Весна-ТЭЦ2-3К", "Весна-ТЭЦ2-00".

Функции контроллеров КУП:

• приём и обработка заданий и команд от управляющих устройств верхнего уровня;
• выдача информации управляющему устройству о положении кранов раздаточных в нишах, обработка сигналов от кнопок "Пуск/Стоп" для каждого раздаточного крана;
• обработка сигналов от датчиков расхода;
• управление клапанами снижения расхода и окончательной отсечки;
• управление электронасосами;
• сохранение информации по каждому обслуживаемому посту налива: номер поста на АЗС, защищенный суммарный счетчик отпущенного топлива, цена за литр продукта, последняя отпущенная доза, тарировочный коэффициент счетчика жидкости;
• отображение на табло информации о номере поста, цене продукта, величине заданной дозы в литрах и её стоимости, фактически отпущенном количестве продукта и его стоимости;
• программирование параметров работы топливораздаточной колонки с ПДУ, контроллера, системы управления;
• обновление программного обеспечения контроллеров с компьютера через интерфейс связи (внутрисхемное перепрограммирование);
• программная защита параметров ТРК от несанкционированного изменения (тарировочный коэффициент счётчика жидкости, номер поста) с помощью фискальных ячеек памяти "Инспектор". Каждое изменение указанных параметров приводит к автоматическому изменению контрольного числа в ячейках памяти "Инспектор".

В составе контроллеров КУП, применяются специализированные процессоры, позволяющие производить обновление программного обеспечения контроллеров через линию связи. Обновление производится с компьютера посредством специализированной программы-загрузчика. Данная функция позволяет владельцу АЗС без дополнительных затрат, при необходимости, оперативно произвести обновление управляющей программы.

Владельцы АЗС всегда могут обратиться к нашим специалистам с предложениями о введении дополнительных опций в управляющие программы и самостоятельно произвести их обновление.

Продукция компании ОАО "Промприбор" окрашена в грунт-полимерцинк. По желанию заказчика, за дополнительную плату, можем покрасить в любой другой интересующий вас цвет. Цвет указывается при заказе продукции.

Контроллеры КУП с блинкерными (электромеханическими) индикаторами.

Оригинальные технические решения и использование импортных материалов и комплектующих в исполнении Industrial и Military, таких как Motorolla, Toshiba, Philips, IR и других, позволили устранить недостатки, встречающиеся в предыдущих разработках отечественных электронно-цифровые табло (в частности значительно расширить, до -55°С, температурный диапазон работы без дополнительного подогрева).

Это позволило улучшить потребительские качества и поставить нашу продукцию на один уровень с импортными аналогами. По своим потребительским характеристикам контроллеры значительно превосходят аналогичные контроллеры с жидкокристаллическими и светодиодными индикаторами. Основными преимуществами являются:
- высокая контрастность при любом освещении;
- низкая потребляемая мощность (менее 1 Вт в режиме ожидания);
- отсутствие необходимости в подогреве;
- сохранение информации сколь угодно долго при отключении питания;
- высокая надежность.

Котнтроллеры КУП с платами, изготовленными по технологии поверхностного монтажа.

Использование данной технологии позволяет значительно повысить надежность выпускаемых контроллеров.

Контроллер КУП-1

Контроллеры КУП-1 предназначены для управления колонками Ливенка 22201. Отпуск топлива может производиться по двум постам одновременно.
Габаритные размеры - 305х213х157мм.

Контроллер КУП-2

Контроллеры КУП-2 предназначены для управления колонками Ливенка 11101. Отпуск топлива производится через один пост.
Габаритные размеры - 380х213х157мм.

Контроллер КУП-7

Контроллеры КУП-7 предназначены лля управления колонками Ливенка 11100, Ливенка 11200(11201), Ливенка 22200, Ливенка 11111.

Контроллеры КУП-10 предназначены для управления колонками Ливенка 34800(34801) и Ливенка 33600(33601).
Контроллеры КУП-19 для управления ТРК Ливенка 32400(32401), ТРК Ливенка 22400(22401).
Контроллеры КУП-14 для управления ТРК Ливенка 31200(31201).
Отпуск топлива может производиться по двум постам одновременно одним из четырех видов топлива.
Габаритные размеры - 305х213х157.

Контроллер КУП 20, КУП-21

Контроллеры КУП-20 (КУП-21) предназначены для управления газонаполнительными колонками - КГН или установками для измерения количества сжиженного газа - УИЖГЭ-20М. Отпуск СУГ может производиться как в килограммах, так и в литрах - приведенных к 15°С, в зависимости от введенного значения процентного содержания пропана.
Габаритные размеры - 305х213х85.
Cхема подключения ПДУ "Весна-ТЭЦ" к ГНК (или установке УИЖГЭ-20), оснащенной контроллером КУП-20

КУП-21 тоже, что и КУП-20, но с Uпит= 9-27В и нет выхода для управления электромагнитным клапаном.

Контроллеры КУП-30, КУП-31

Контроллеры КУП-30, КУП-31 предназначены для работы в составе счетчиков ППТ, ППО или ППВ выпускаемых Ливенским ОАО "Промприбор" и служат индикатором разового, суммарного и мгновенного расхода жидкости проходящей через счетчик.
Uпит=220В (КУП-30), Uпит= 9-27В (КУП-31), габаритные размеры - 305х213х85.

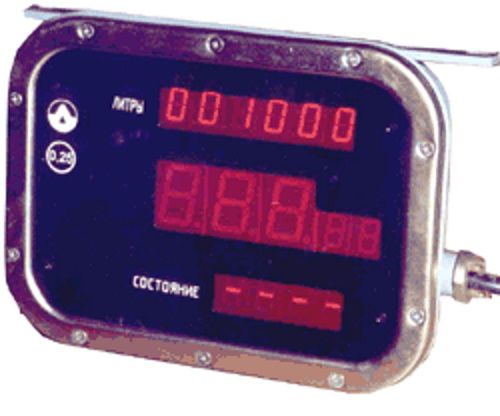

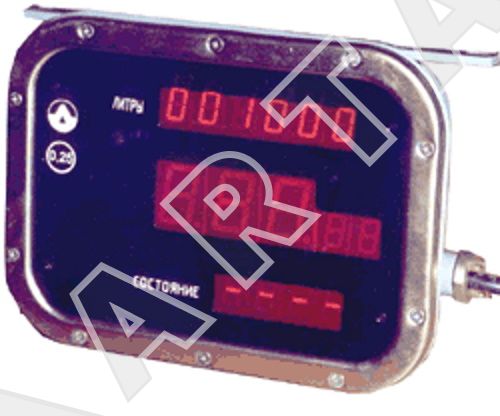

Контроллер КУП-40 (КУП-42, КУП-43)

Контроллеры КУП-40 (КУП-42, КУП-43) предназначены для управления и отображения процесса дозированного отпуска топлива потребителем через установки типа АСН (автоматизированные системы налива).
Uпит=220В, габаритные размеры - 305х213х85.
